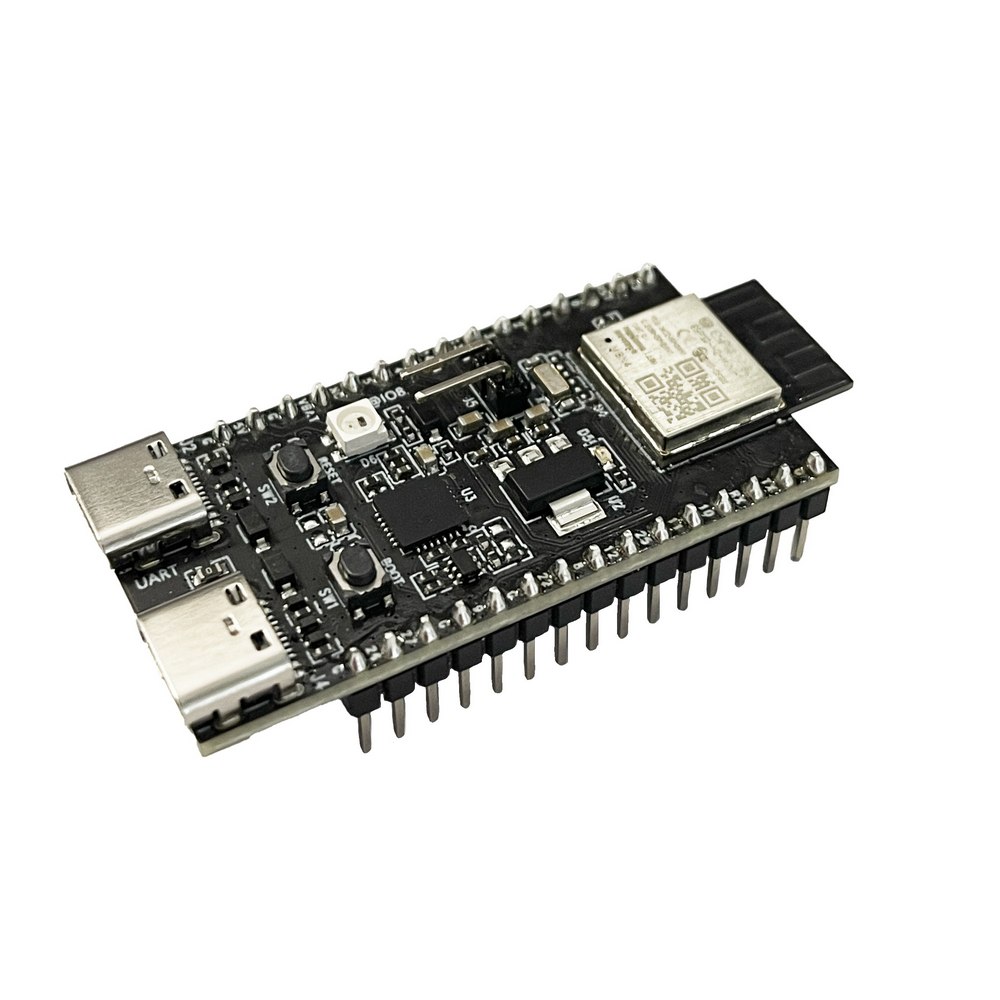

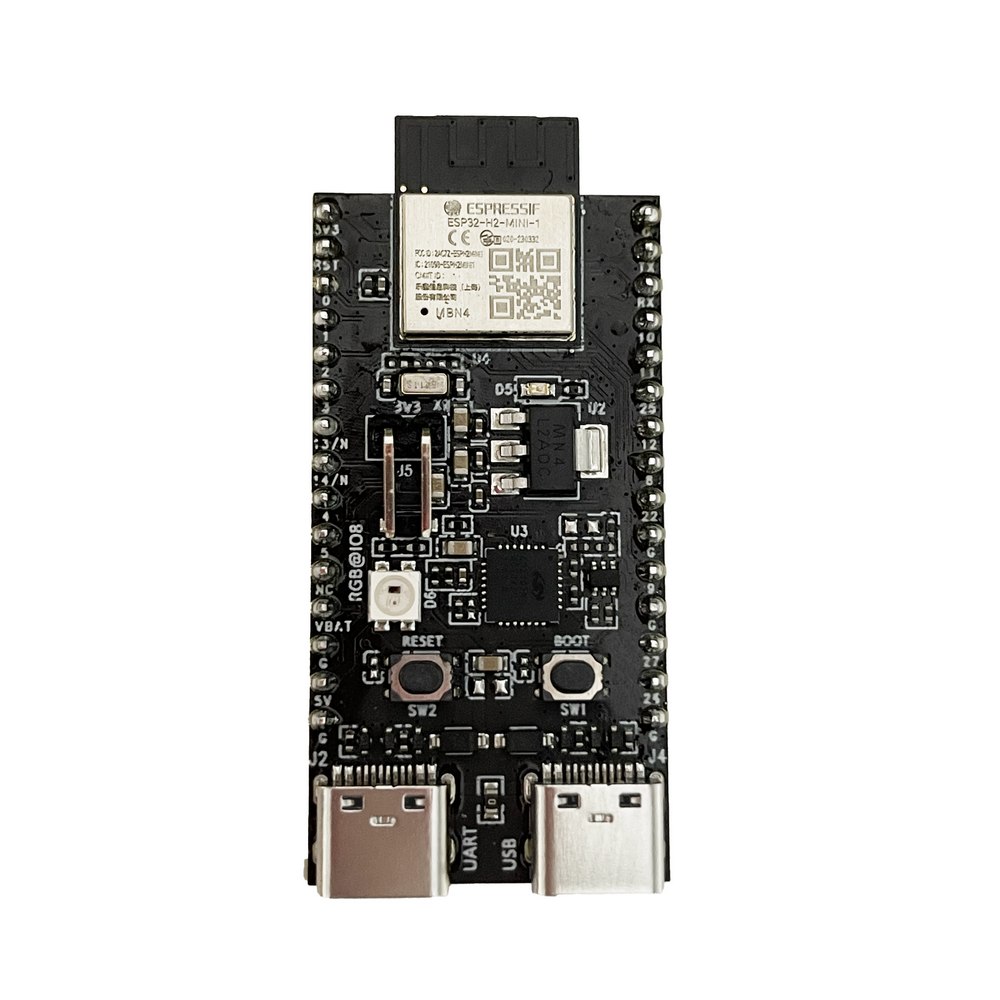

Das ESP32-H2-DevKitM-1 von Espressif Systems ist ein Entwicklungsboard für stromsparende Funkprojekte mit Bluetooth Low Energy, Zigbee und Thread. Es eignet sich für vernetzte Sensoren, Smart-Home-Geräte und die Entwicklung von Matter-over-Thread-Anwendungen.

Der RISC-V-Prozessor mit bis zu 96 MHz und 4 MB Flash bietet eine vielseitige Grundlage für eigene Firmware. Über die seitlichen Stiftleisten verbindest du Sensoren, Aktoren und weitere Peripherie. Zwei USB-C-Anschlüsse ermöglichen die Programmierung und Fehlersuche über den USB-UART-Wandler oder die native USB-Serial/JTAG-Schnittstelle.

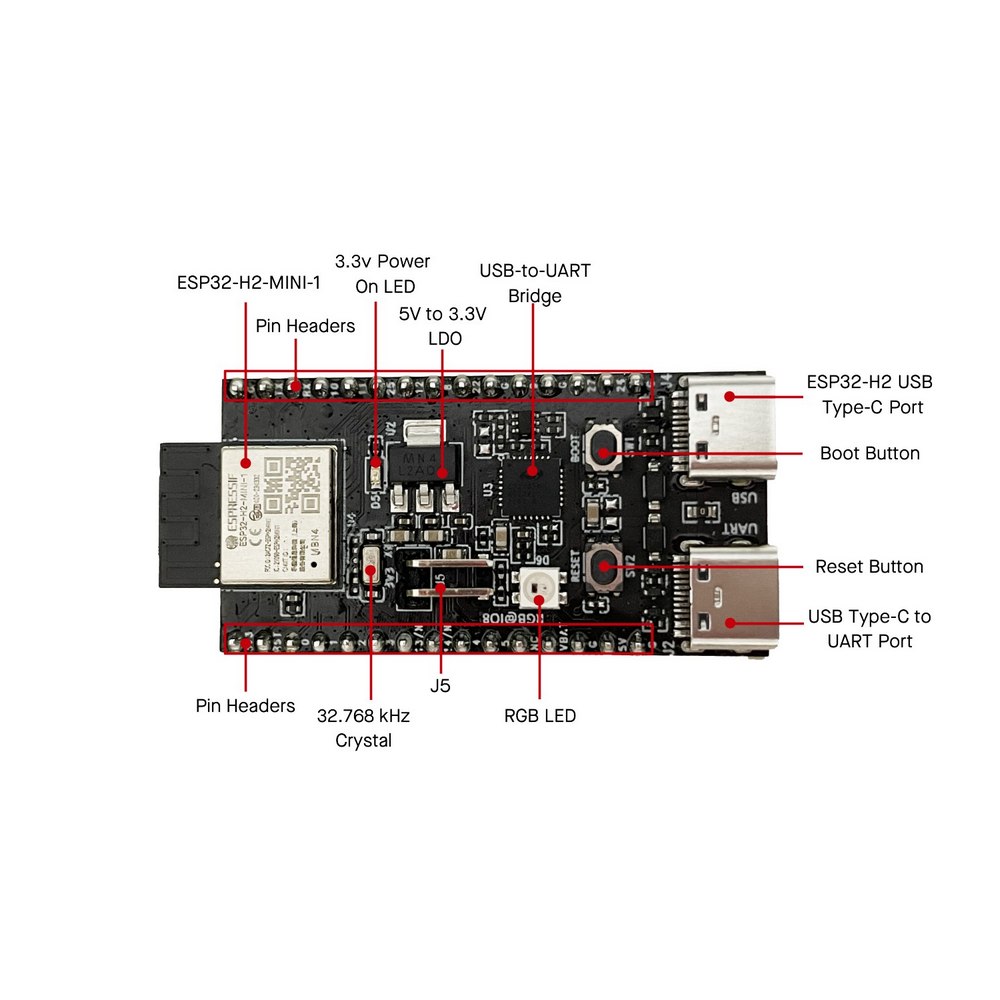

Eine adressierbare RGB-LED, Boot- und Reset-Tasten sowie ein Anschluss zur Strommessung unterstützen dich beim Entwickeln und Testen. Die offizielle ESP-IDF-Entwicklungsumgebung bietet passende Beispiele für den Einstieg. Der ESP32-H2 besitzt kein WLAN; für die Einbindung von Matter-over-Thread-Geräten in dein Heimnetz benötigst du einen kompatiblen Thread Border Router.

Technische Details

• Hersteller: Espressif Systems
• Modul: ESP32-H2-MINI-1 mit integrierter PCB-Antenne
• Prozessor: 32-Bit-RISC-V, Single-Core, bis zu 96 MHz
• Flash-Speicher: 4 MB
• Arbeitsspeicher: 320 KB SRAM
• ROM: 128 KB
• Low-Power-Speicher: 4 KB
• Funk: Bluetooth 5 Low Energy und IEEE 802.15.4 im 2,4-GHz-Band
• Protokolle: Bluetooth Mesh, Zigbee und Thread; Matter over Thread mit entsprechender Firmware
• Schnittstellen: GPIO, SPI, UART, I2C, I2S, ADC und LED-PWM
• USB: 2 × USB-C, für USB-UART und natives USB Serial/JTAG
• Logikpegel: 3,3 V
• Stromversorgung: über USB-C-UART oder alternativ über die 5-V- bzw. 3,3-V-Pins
• Adressierbare RGB-LED an GPIO8 und Betriebsanzeige
• Boot- und Reset-Taste
• J5-Jumper zur Messung der Modulstromaufnahme
• Entwicklungsumgebung: Espressif ESP-IDF

Lieferumfang

1 × ESP32-H2-DevKitM-1 Entwicklungsboard von Espressif Systems

Dokumentation und Startguide

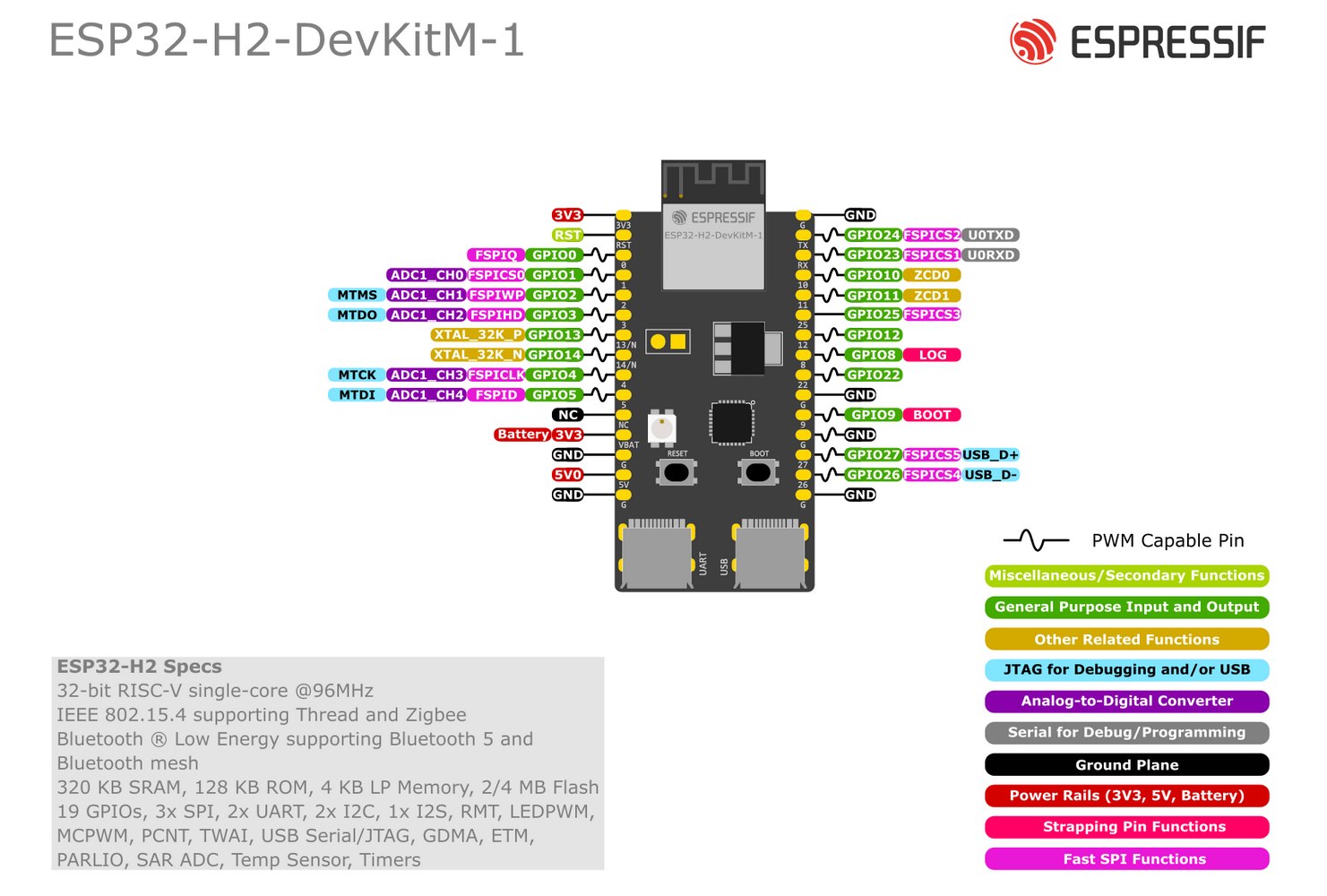

Offizielles Benutzerhandbuch mit Pinbelegung und Schaltplänen
