Der Heltec WiFi LoRa 32 (V4.3) ist ein leistungsstarkes und kompaktes IoT-Entwicklungsboard mit Wi-Fi, Bluetooth LE und LoRa.
Es kombiniert einen ESP32-S3R2 mit dem bewährten Semtech SX1262 und eignet sich ideal für Projekte mit Meshtastic, MeshCore, LoRaWAN sowie für eigene drahtlose IoT-Anwendungen.

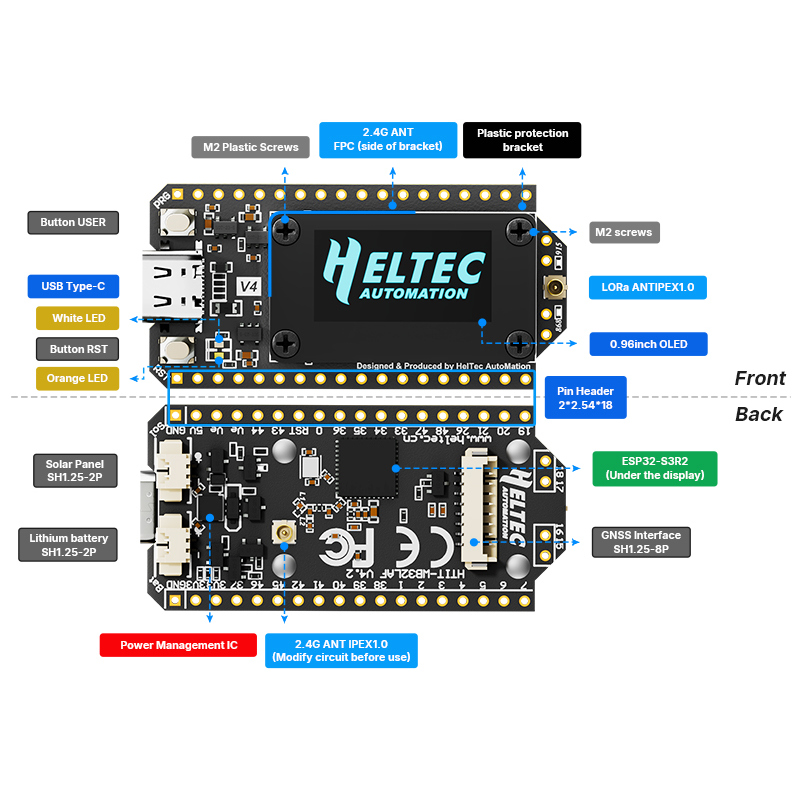

Gegenüber früheren Generationen bietet die V4-Serie deutlich mehr Speicher, eine höhere LoRa-Sendeleistung, eine optimierte 2.4-GHz-Antenne sowie Anschlüsse für Solarpanel und GNSS. Die Version V4.3 verwendet zudem die aktualisierte LoRa-PA/FEM-Konfiguration KCT8103L.

Das integrierte 0.96″ OLED-Display, USB-C, Akkuanschluss und das kompakte Format machen das Board zu einer vielseitigen Plattform für mobile LoRa-Nodes, Sensorstationen, Telemetrie und Mesh-Netzwerke.

Technische Details

• Microcontroller: ESP32-S3R2, Dual-Core Xtensa LX7, bis 240 MHz
• LoRa-Chip: Semtech SX1262
• LoRa-Frequenz: 863–928 MHz bei der High-Power-Version
• LoRa-Sendeleistung: bis zu 28 ±1 dBm
• Wi-Fi: 802.11 b/g/n
• Bluetooth: Bluetooth 5 / Bluetooth LE / Bluetooth Mesh
• Speicher: 2 MB Flash + 2 MB PSRAM
• Display: 0.96″ OLED, 128 × 64 Pixel
• USB: USB-C, native USB-Schnittstelle
• Akkuanschluss: SH1.25-2Pin
• Unterstützte Akkuspannung: 3.3–4.4 V Li-Ion/Li-Po
• Solaranschluss: SH1.25-2Pin
• GNSS-Anschluss: SH1.25-8Pin
• LoRa-Antennenanschluss: IPEX / U.FL
• 2.4-GHz-Antenne: integrierte FPC-Antenne mit IPEX-Anschluss
• Stromverbrauch im Low-Power-Modus: unter 20 µA
• Abmessungen: 51.7 × 25.4 × 10.7 mm
• Entwicklungsumgebungen: Arduino, PlatformIO, ESP-IDF und MicroPython

Meshtastic & MeshCore

Das Heltec WiFi LoRa 32 V4.3 wird von Meshtastic und
MeshCore unterstützt.

Für Meshtastic sollte mindestens Firmware Version 2.7.20 verwendet werden.
Für MeshCore sollte mindestens Firmware Version 1.15 verwendet werden.

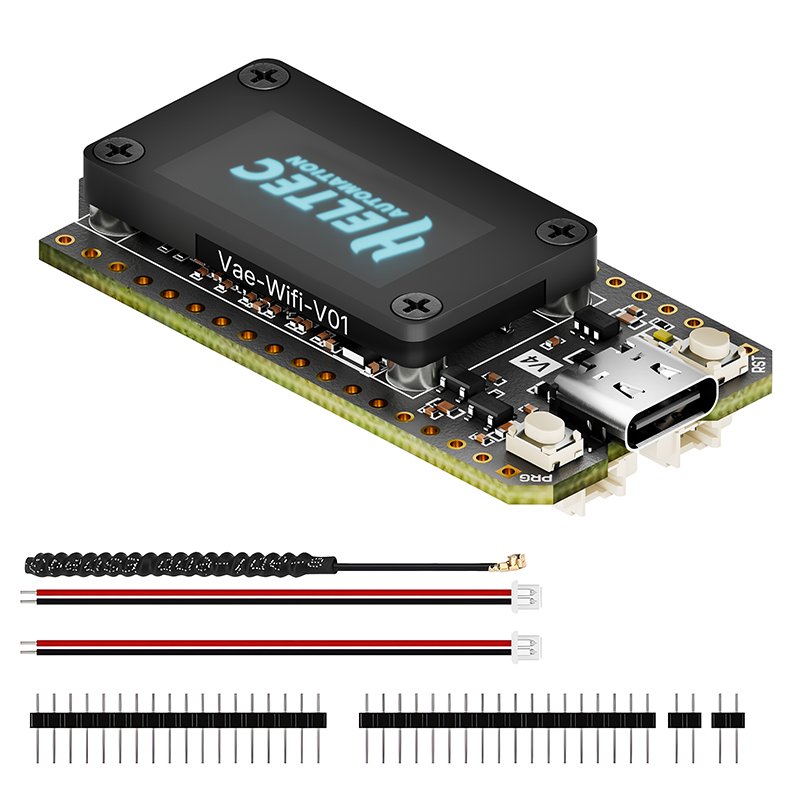

Lieferumfang

1 × Heltec WiFi LoRa 32 V4.3
1 × LoRa-Antenne
2 × SH1.25-Connector für Akku und Solar

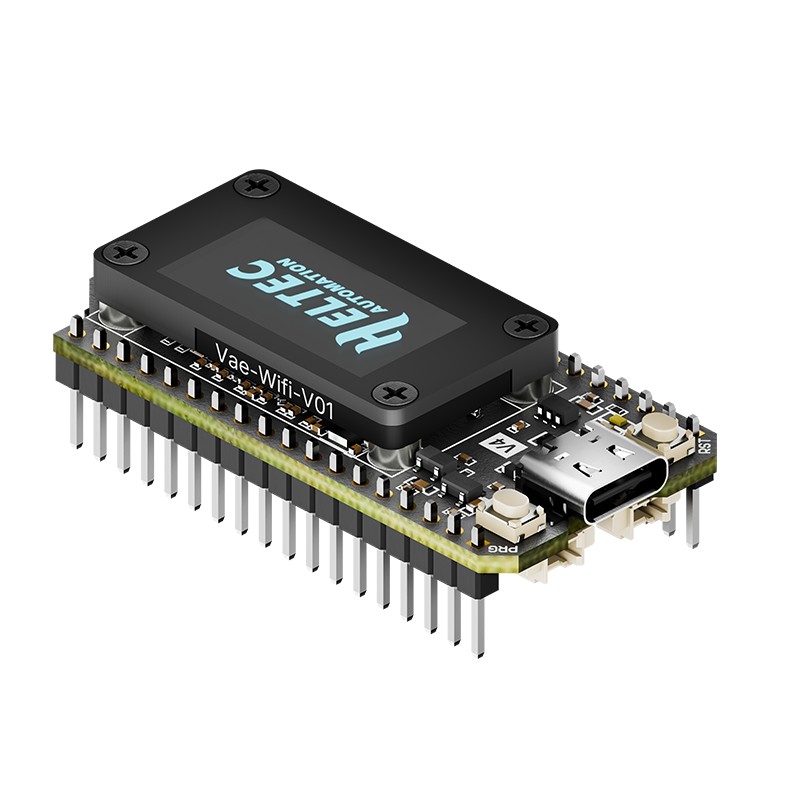

2 × 18 Pin-Header zum Selbstlöten

Dokumentation und Startguide

Offizielle Heltec-Dokumentation und Getting Started-Guide
