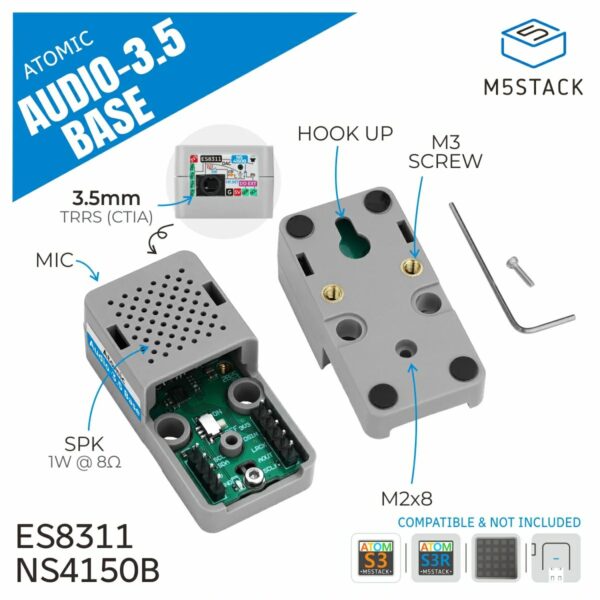

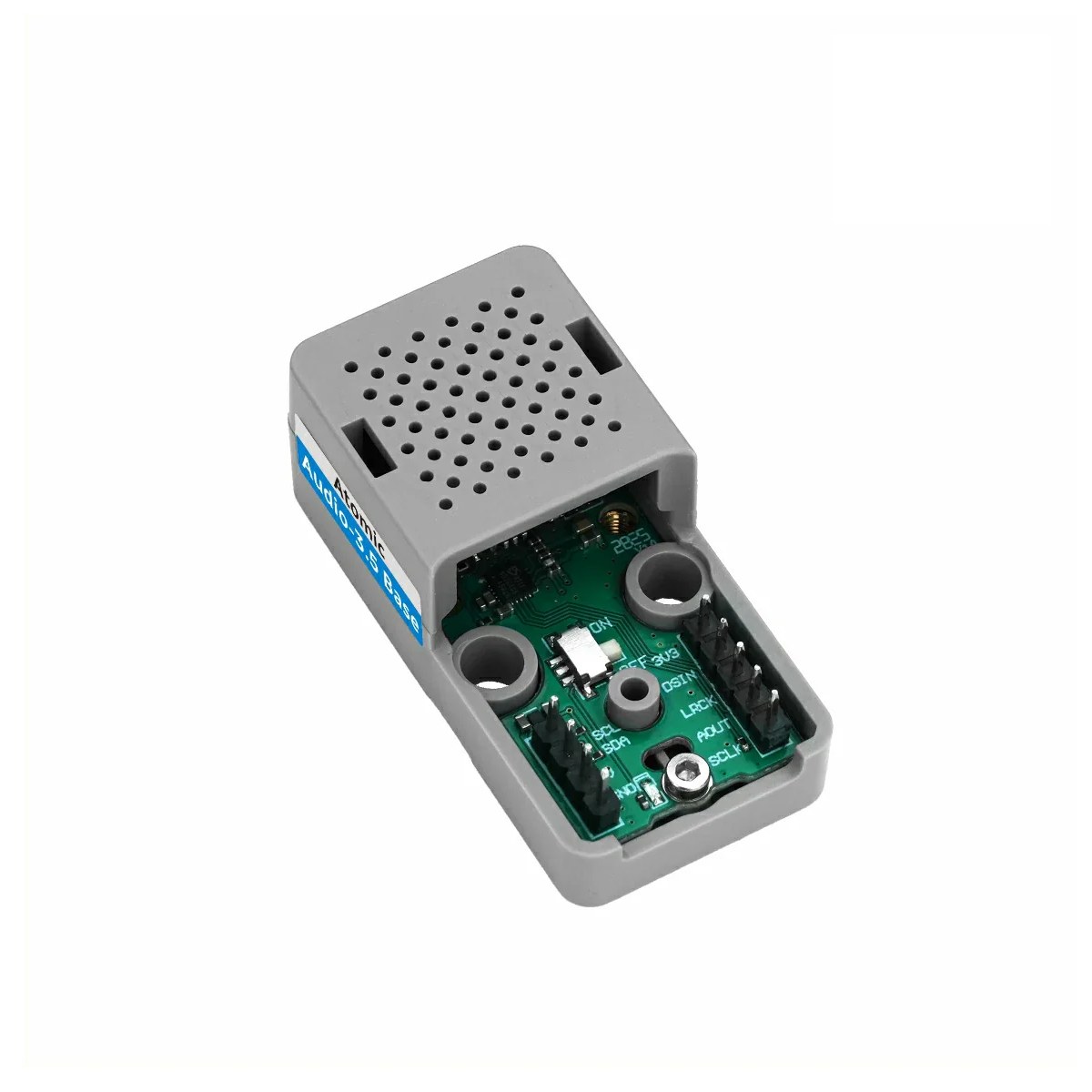

Die M5Stack Atomic Audio 3.5 Base ist eine leistungsstarke Audio-Erweiterung für die M5Stack Atom Serie. Sie kombiniert einen hochwertigen Audio-Codec, ein integriertes MEMS-Mikrofon sowie einen 3.5 mm TRRS-Anschluss in einem kompakten Modul. Damit eignet sie sich perfekt für Sprachsteuerung, Audio-Wiedergabe, IoT-Projekte mit Sound oder eigene Voice-Assistenten.

Dank I2S-Schnittstelle und Full-Duplex-Unterstützung können Audio-Daten gleichzeitig aufgenommen und wiedergegeben werden. Der integrierte Verstärker ermöglicht den direkten Anschluss von Lautsprechern, während über die 3.5 mm Buchse Headsets oder externe Audio-Geräte genutzt werden können.

Technische Details

• Audio-Codec: ES8311
• Audio-Auflösung: 24-bit
• Samplingrate: 16 kHz – 64 kHz
• Schnittstelle: I2S
• Full-Duplex Audio (gleichzeitige Aufnahme und Wiedergabe)
• Integriertes Mikrofon: MEMS (ME1502AM5G)
• Verstärker: NS4150B, 1 W @ 8 Ω

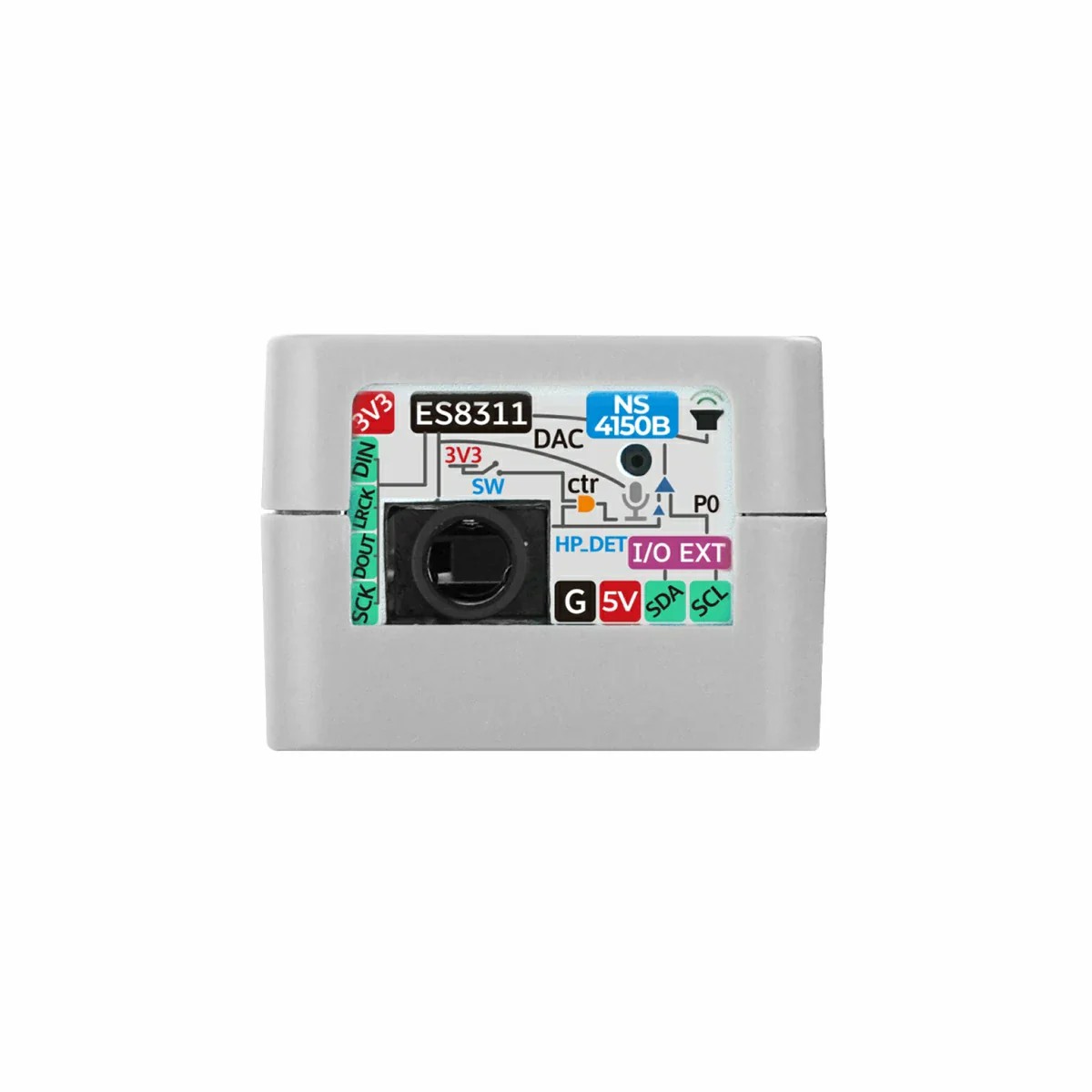

• Audio-Anschluss: 3.5 mm TRRS (CTIA Standard)
• Unterstützt Mikrofon- und Audio-Ausgang
• Betriebsspannung: 5 V
• Stromverbrauch Standby: ca. 1.83 mA
• Stromverbrauch Aufnahme: ca. 12.71 mA
• Stromverbrauch Wiedergabe (50 %): ca. 21.19 mA
• Stromverbrauch Wiedergabe (100 %): ca. 26.46 mA
• Abmessungen: 48 × 24 × 17.5 mm
• Gewicht: ca. 12 g
• Kompatibel mit: M5Stack Atom Serie (nicht mit Atom Voice)

Lieferumfang

• 1 × M5Stack Atomic Audio 3.5 Base
• 1 × M2 Schraube (8 mm)
• 1 × Innensechskantschlüssel

Dokumentation und Startguide

Dokumentation Atomic Audio-3.5 Base
