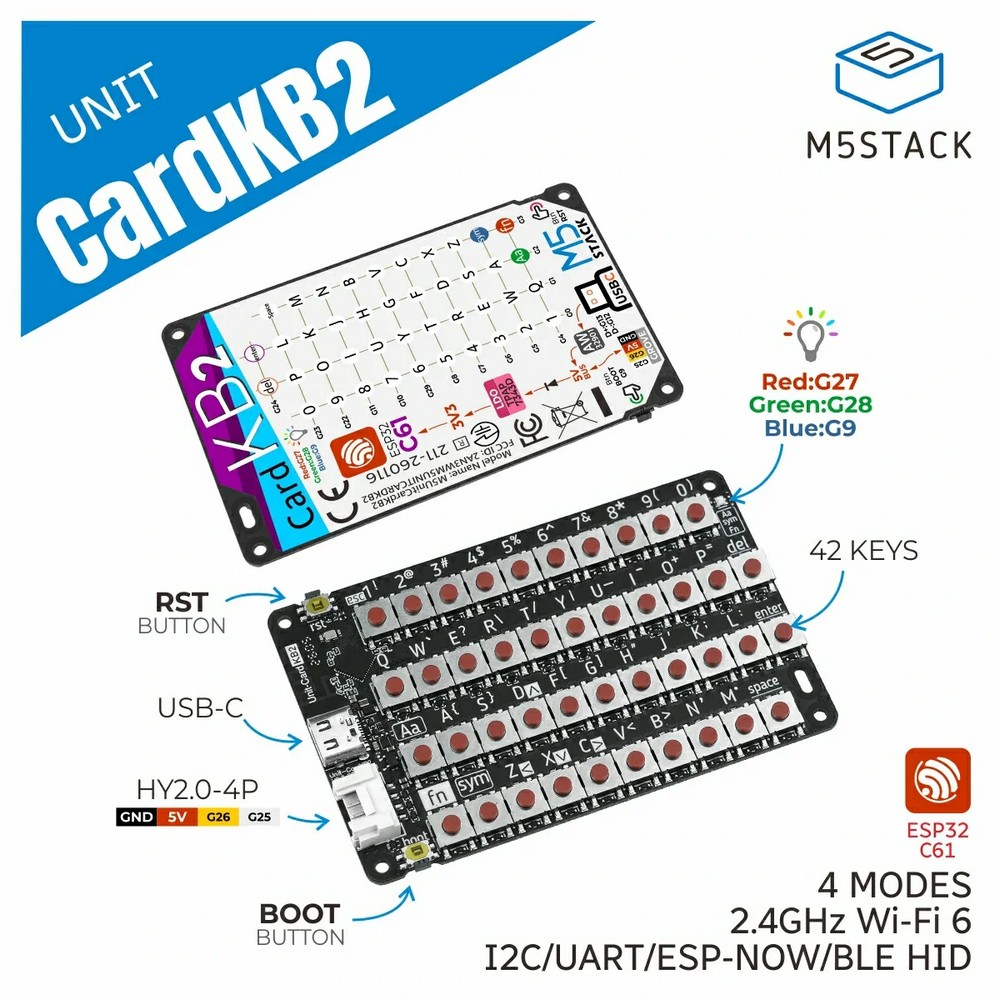

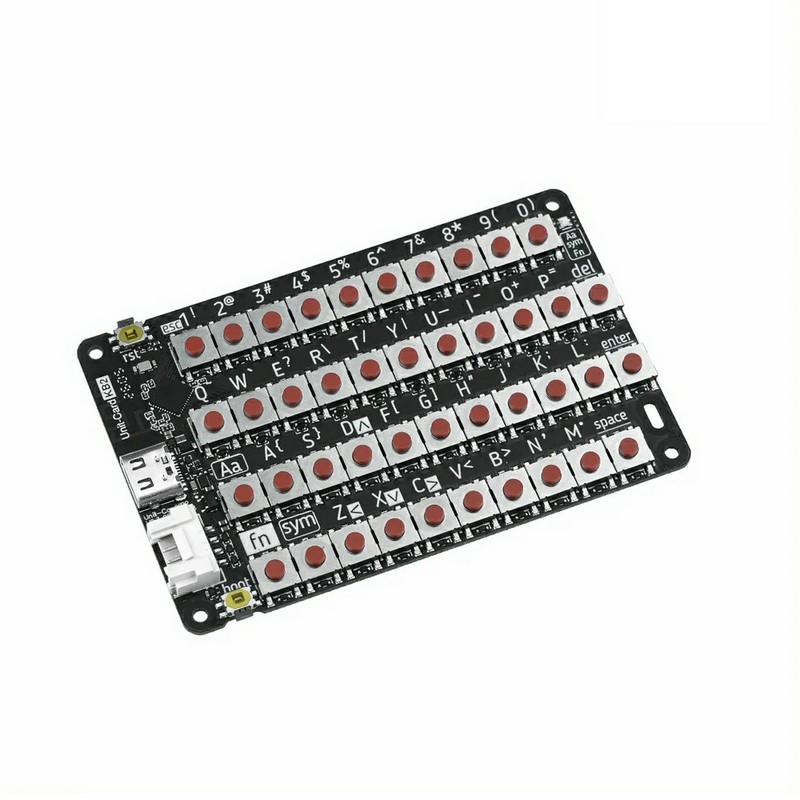

Die M5Stack CardKB2 Keyboard Unit (ESP32-C61) ist eine kompakte Tastatur im Kartenformat mit 42 Tasten. Sie eignet sich für Texteingaben, die Bedienung von Mikrocontroller-Projekten und mobile IoT-Anwendungen.

Die vorinstallierte Firmware unterstützt vier Kommunikationsmodi: I2C, UART, BLE HID und ESP-NOW. Damit kannst du die Tastatur per Kabel mit deinem Mikrocontroller verbinden oder als Bluetooth-Tastatur an einem kompatiblen Computer, Tablet oder Smartphone verwenden. Der Betriebsmodus lässt sich über Tastenkombinationen wechseln und bleibt nach dem Ausschalten gespeichert.

Im Inneren arbeitet ein ESP32-C61HF4 mit 4 MB Flash und Unterstützung für 2,4-GHz-Wi-Fi 6. Eine RGB-LED zeigt den Tastaturstatus an. Die Stromversorgung erfolgt über USB-C oder den HY2.0-4P-Anschluss. USB-C dient ausserdem zum Aufspielen eigener Firmware.

Technische Details

• Mikrocontroller: ESP32-C61HF4, 32-Bit-RISC-V-Single-Core mit 120 MHz
• Flash-Speicher: 4 MB

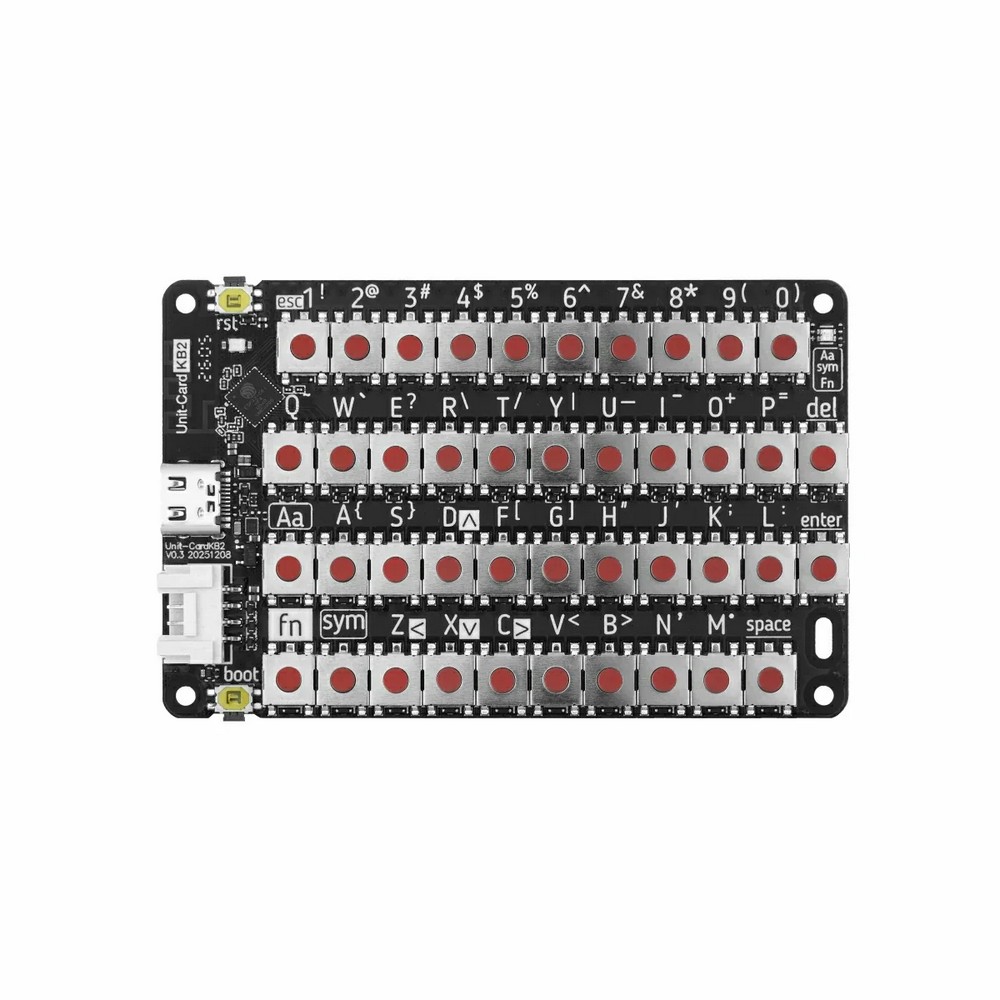

• Tastatur: 42 Tasten mit QWERTY-Anordnung sowie Fn- und Sym-Funktionen
• Kommunikationsmodi: I2C, UART, BLE HID und ESP-NOW
• Funk: 2,4-GHz-Wi-Fi 6 und Bluetooth Low Energy

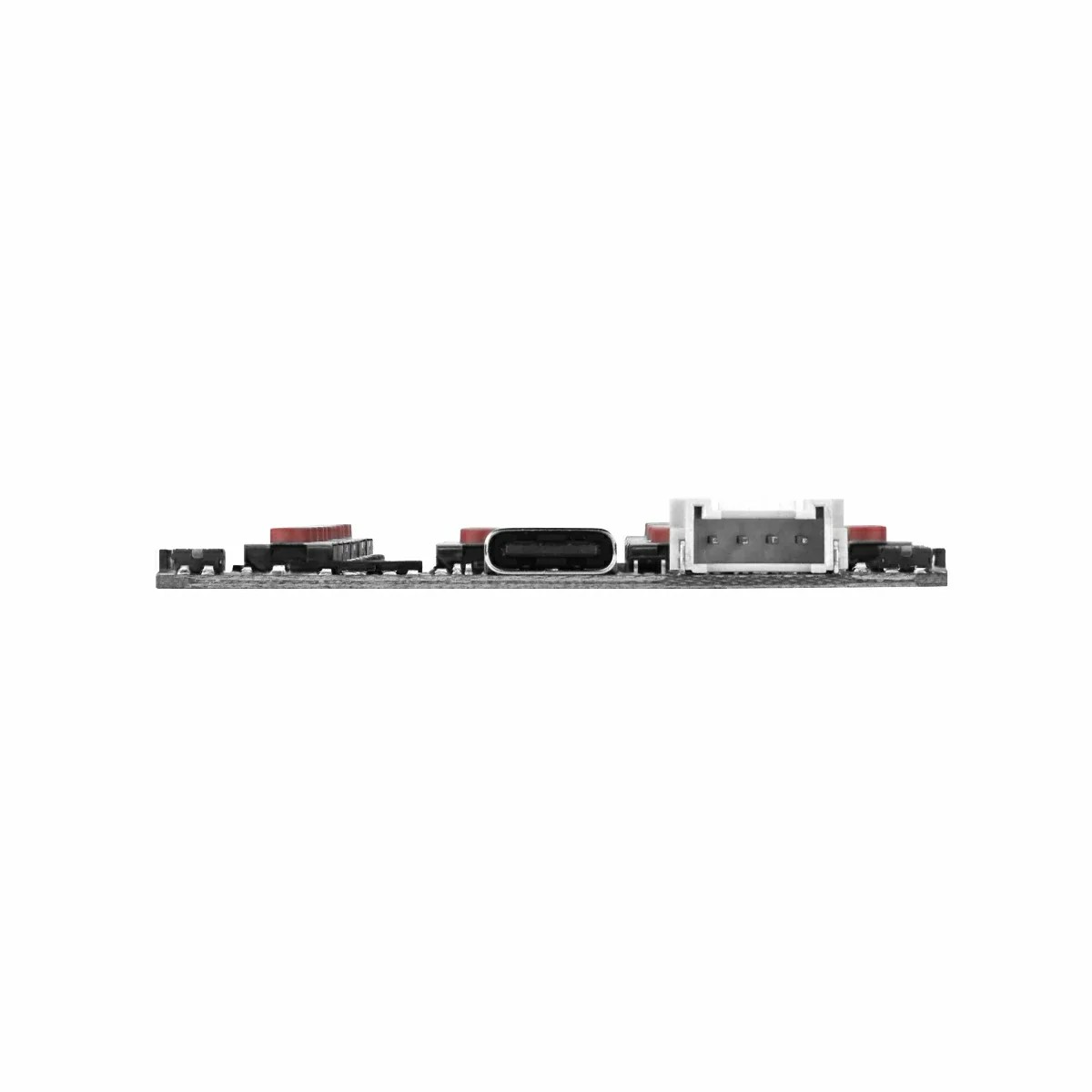

• 1 × HY2.0-4P-Anschluss für Stromversorgung und I2C-/UART-Kommunikation
• 1 × USB-C-Anschluss für Stromversorgung und Firmware-Updates
• 1 × RGB-Status-LED
• Reset- und Boot-Taste
• Versorgungsspannung: 5 V DC
• Standby-Stromaufnahme über Grove: ca. 19,31 mA bei 5 V
• Integrierter Überspannungsschutz am Versorgungseingang
• M2-Befestigungslöcher
• Abmessungen: 84,7 × 54,3 × 1.0mm
• Gewicht: 22,4 g

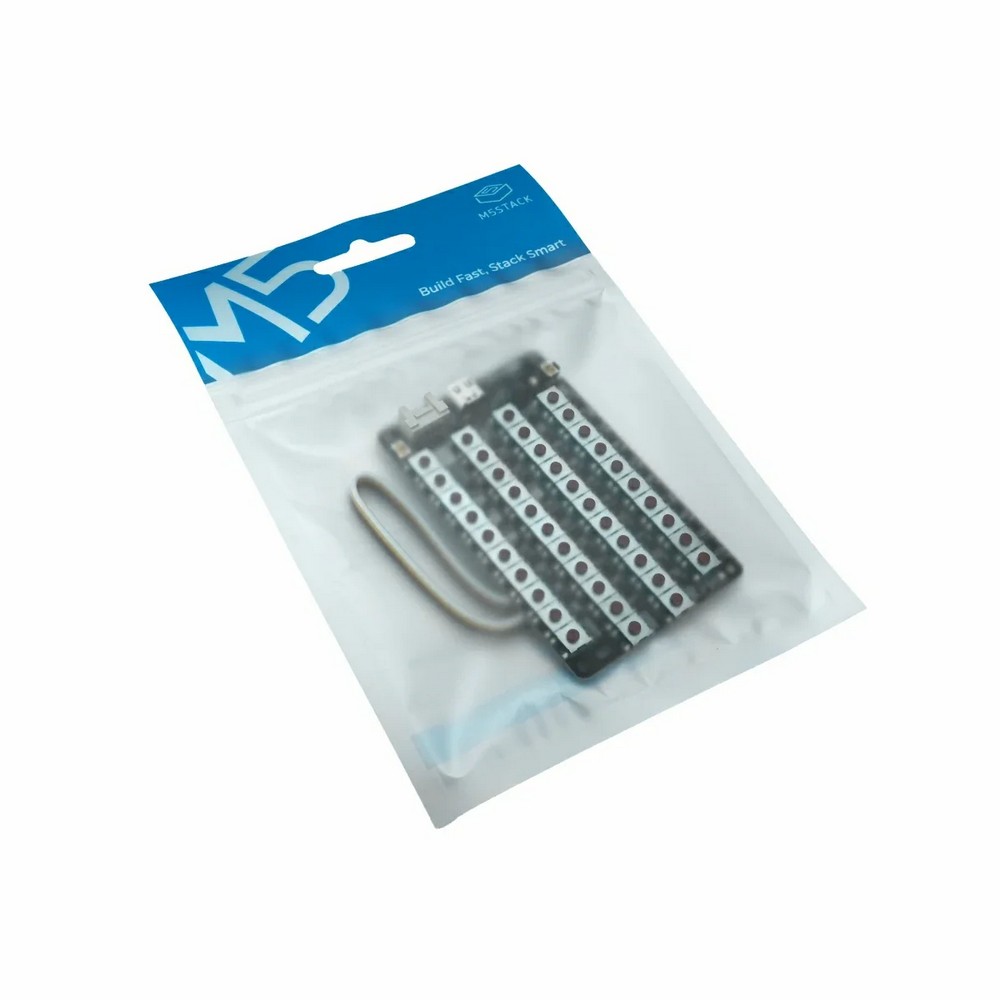

Lieferumfang

1 × M5Stack CardKB2 Keyboard Unit (ESP32-C61)
1 × HY2.0-4P-Grove-Kabel, 20 cm

Dokumentation und Startguide

Offizielle Dokumentation mit Anschlussbelegung und Bedienung
