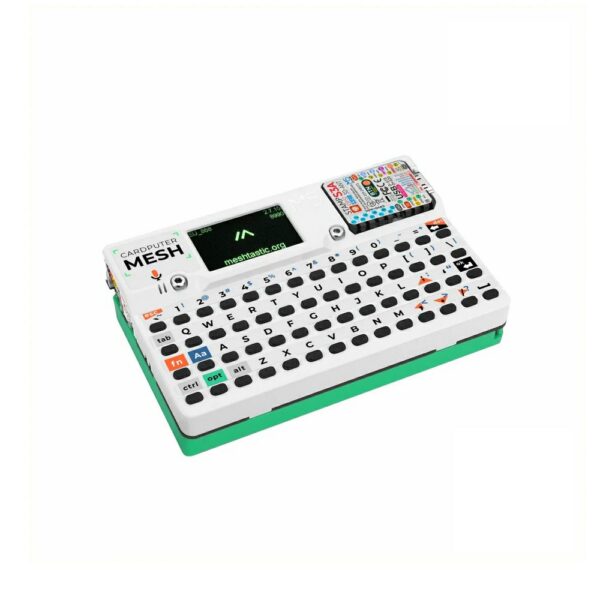

Der M5Stack Cardputer Mesh Kit for Meshtastic (ESP32-S3) kombiniert den beliebten Cardputer-Adv mit einem passenden LoRa-Modul(Cap LoRa-1262) und ist damit ideal für Meshtastic, Off-Grid-Kommunikation und portable IoT-Projekte. Dank integriertem ESP32-S3, Tastatur, Display und Akkuanschluss entsteht ein kompaktes mobiles Kommunikationsgerät für Textnachrichten, Telemetrie oder experimentelle Funknetzwerke.
Das Kit richtet sich besonders an Entwickler, Maker und Meshtastic-Enthusiasten, die ohne grossen Verkabelungsaufwand direkt loslegen möchten. Durch die Kombination aus Cardputer und LoRa-Einheit eignet sich das System perfekt für mobile Mesh-Netzwerke, Outdoor-Projekte, Sensor-Gateways oder portable Hacker- und Pentesting-Tools. Über WLAN und Bluetooth kann der Cardputer zusätzlich mit Smartphones oder anderen Geräten verbunden werden.
Der verbaute ESP32-S3 bietet genügend Leistung für Meshtastic, eigene Anwendungen mit Arduino oder ESP-IDF sowie Erweiterungen über Grove oder GPIO. Das kompakte Gehäuse mit integrierter Tastatur macht das Gerät besonders praktisch für unterwegs oder den mobilen Einsatz.

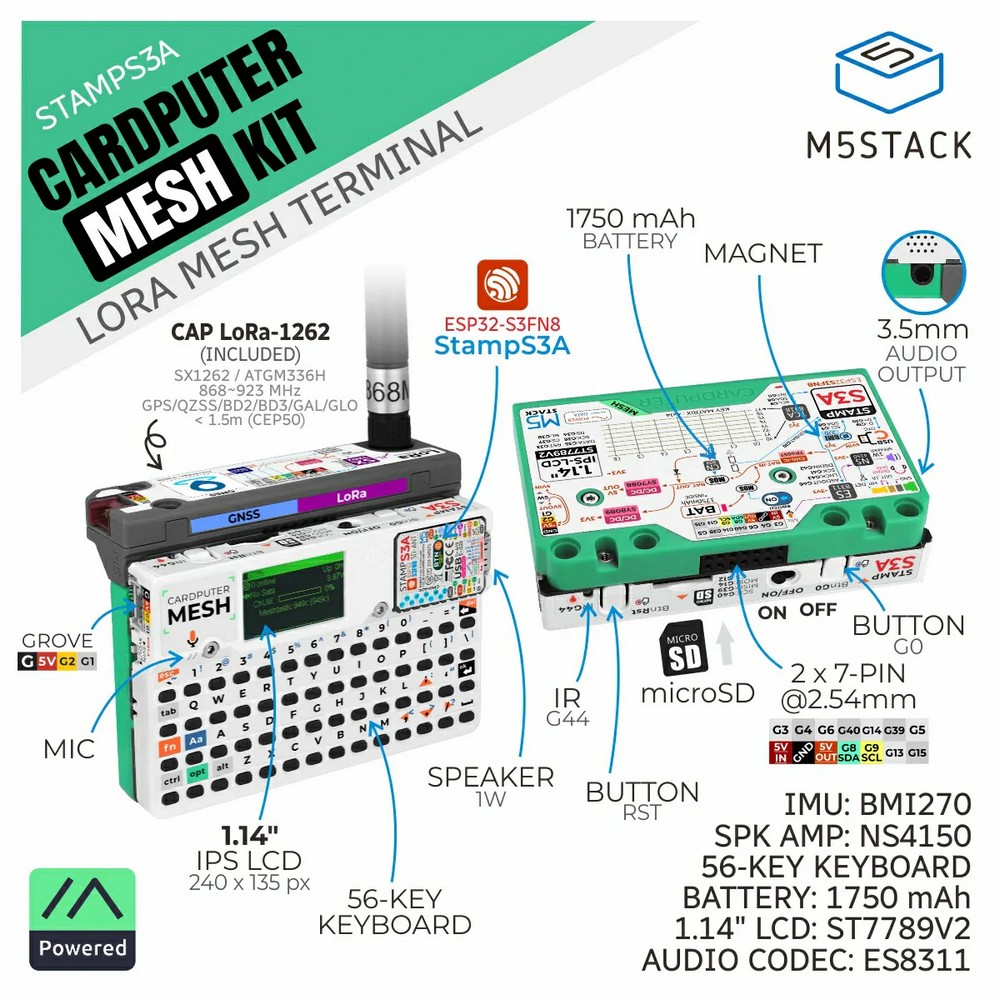

Technische Details

• Cardputer Adv

  • SoC: ESP32-S3FN8 Dual-Core Xtensa LX7 @ bis zu 240 MHz (Stamp-S3A)
  • Flash-Speicher: 8 MB
  • Display: ST7789V2@1.14″ LCD (240 × 135 px)
  • Eingabe: 56-Tasten-Keyboard, angenehmes 160 gf Tastenfeedback
  • Audio: ES8311 Codec, NS4150B Verstärker + 1 W Lautsprecher
  • 3.5 mm Audio-Out (Kopfhörer/Lautsprecher)
  • MEMS-Mikrofon mit hohem SNR (65 dB)
  • BMI270 6-Achsen IMU-Motion-Sensor
  • Infrarot-Emitter für IR-Anwendungen
  • Grove (HY2.0-4P) & 14-Pin EXT-Bus für Module & Sensoren
  • Akku: 1750 mAh Li-Ion
  • Magnetische Rückseite & LEGO-kompatible Montagepunkte
  • Programmierbar mit Arduino, ESP-IDF, PlatformIO oder UiFlow2
  • Abmessungen: 84 × 54 × 19.6 mm

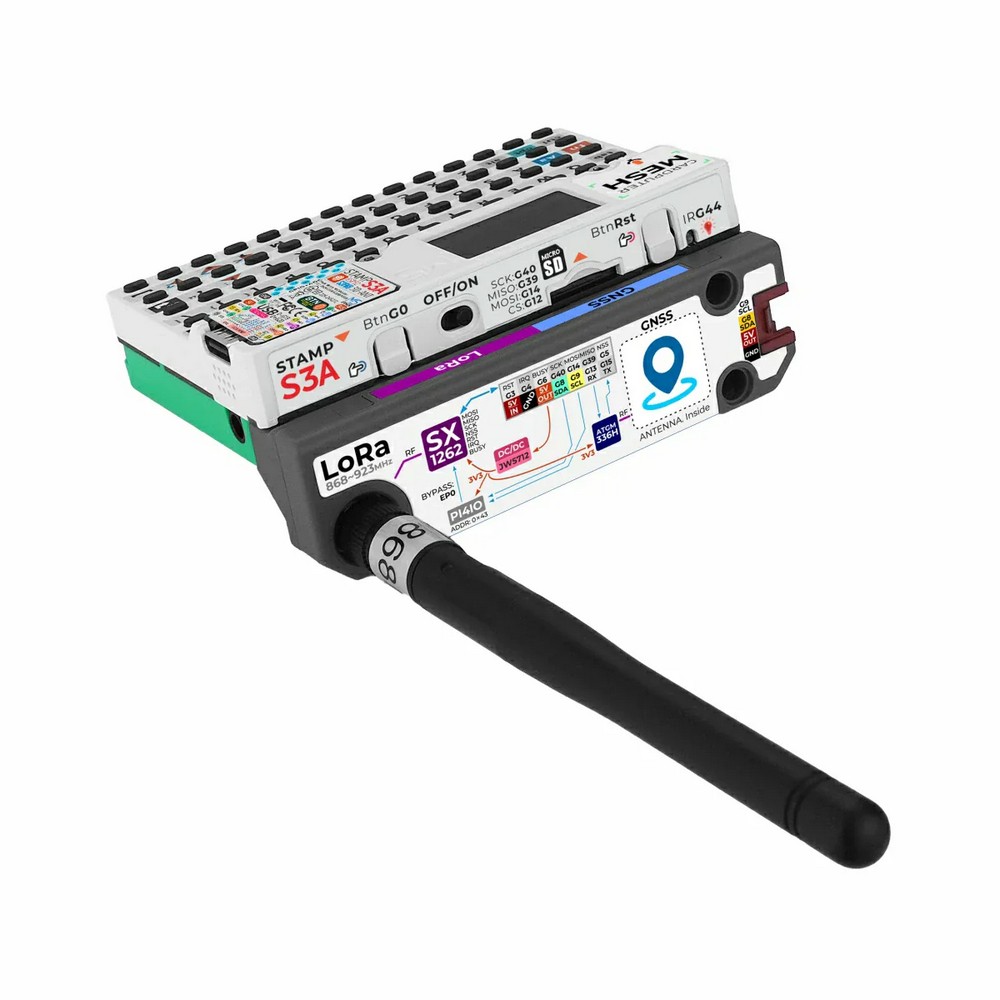

• Cap LoRa-1262

  • LoRa-Modul: SX1262
  • Betriebsfrequenz: 868 ~ 923 MHz
  • Sendeleistung bis +22 dBm
  • Empfangsempfindlichkeit bis zu -147 dBm
  • GPS Modul: ATGM336H-6N@AT6668
  • Unterstützt GPS / QZSS / BD2 / BD3 / GAL / GLO
  • HY2.0-4P Erweiterungsanschluss für externe Sensoren

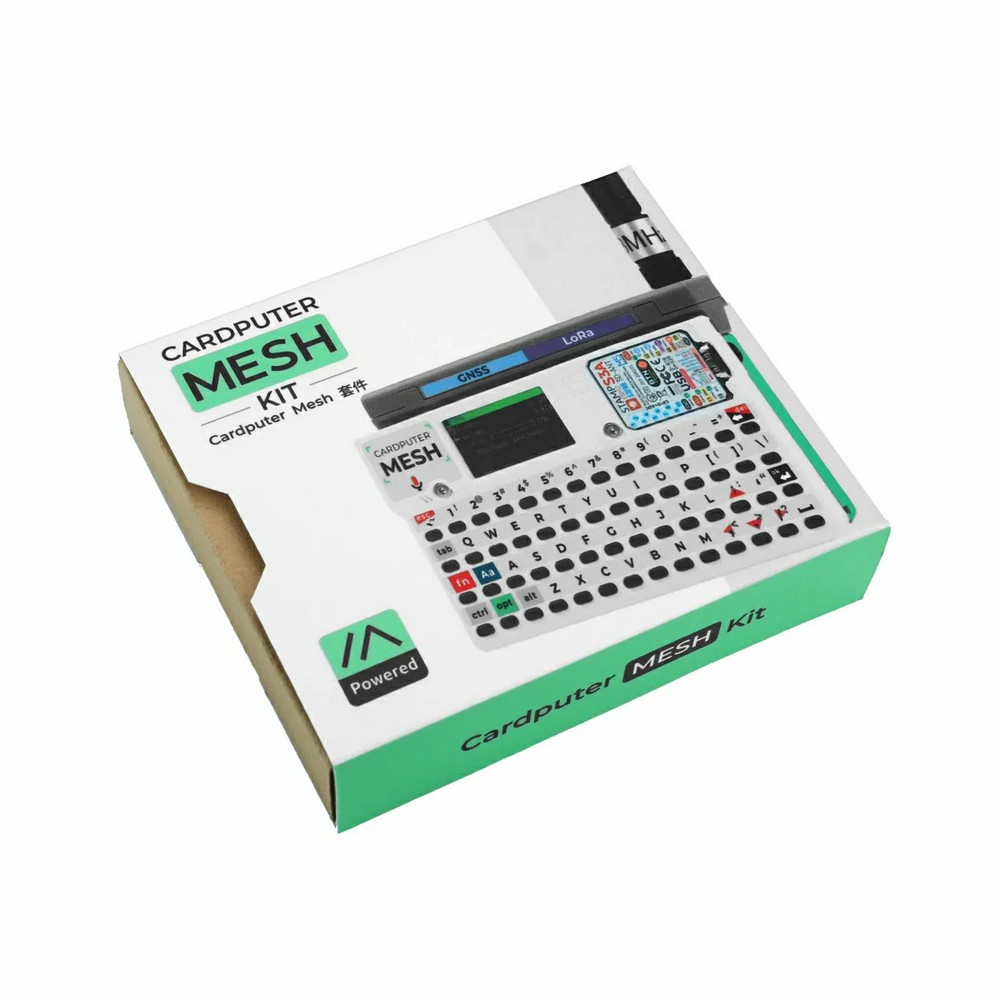

Lieferumfang

1 × M5Stack Cardputer-Adv (Meshtastic-Grüne-Rückseite)
1 × LoRa Mesh Modul (Cap LoRa-1262)
1 × Verbindungskabel & Zubehör

Dokumentation und Startguide

Documentation: Cardputer Mesh Kit for Meshtastic (ESP32-S3)
