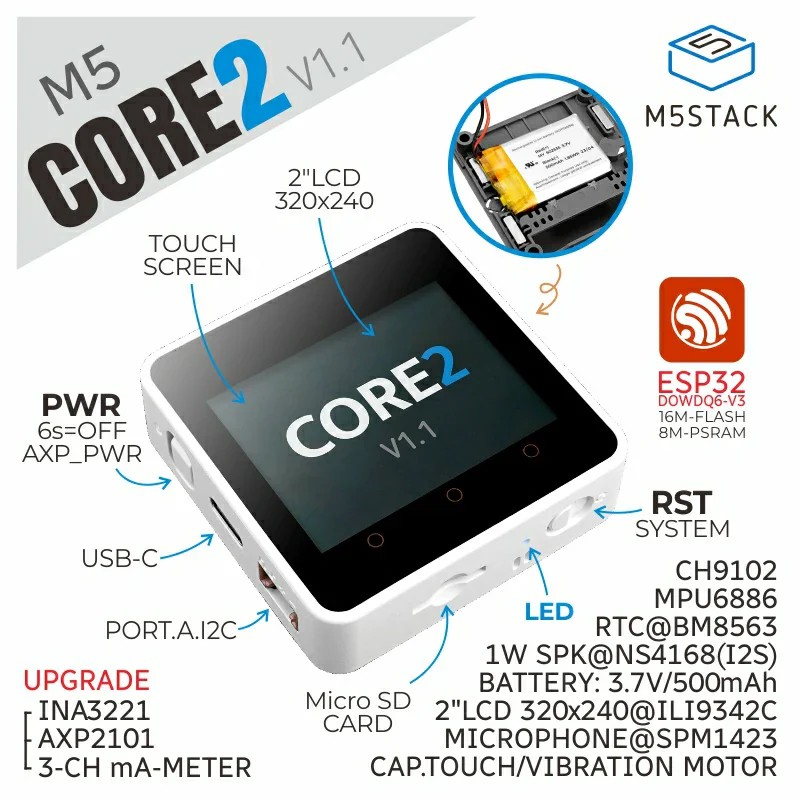

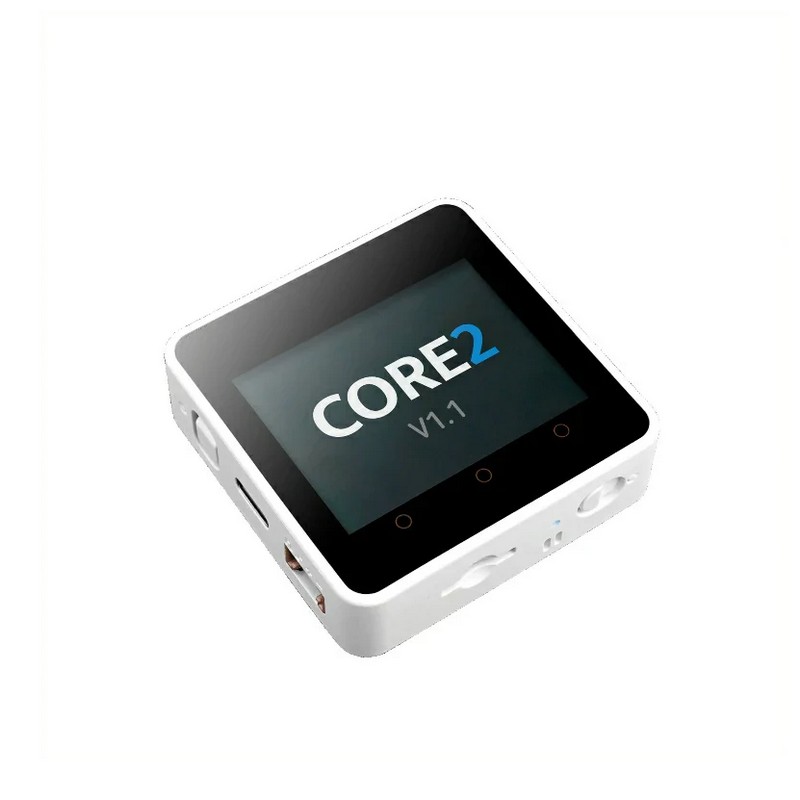

Das M5Stack Core2 ESP32 IoT Development Kit V1.1 ist ein kompakter und vielseitiger ESP32-Controller mit integriertem 2.0-Zoll IPS-Touchdisplay. Dank Dual-Core ESP32 mit bis zu 240 MHz, 16 MB Flash und 8 MB PSRAM eignet sich der Core2 für anspruchsvolle IoT-, Smart-Home-, Steuerungs- und Maker-Projekte.

Bereits integriert sind zahlreiche Komponenten wie ein kapazitiver Touchscreen, 6-Achsen-IMU, Mikrofon, Lautsprecher, Vibrationsmotor, RTC und microSD-Kartensteckplatz. Ein eingebauter 500-mAh-LiPo-Akku ermöglicht zudem mobile Anwendungen ohne permanente USB-Stromversorgung.

Die Version V1.1 verwendet das überarbeitete Power-Management mit AXP2101 und INA3221 sowie eine separate RTC-Pufferbatterie. Dadurch bleibt die Echtzeituhr auch bei ausgeschaltetem Gerät erhalten. Über den M5-Bus und den GROVE-Anschluss lässt sich das System einfach mit zahlreichen M5Stack Modulen und Units erweitern.

Für die Entwicklung stehen unter anderem UIFlow, Arduino IDE, ESP-IDF und PlatformIO zur Verfügung. Damit eignet sich der M5Stack Core2 sowohl für schnelle Prototypen als auch für individuelle Embedded-Anwendungen.

Technische Details

• SoC: ESP32-D0WDQ6-V3
• CPU: Dual-Core Xtensa 32-Bit LX6 mit bis zu 240 MHz
• SRAM: 520 KB
• Flash: 16 MB
• PSRAM: 8 MB
• WLAN: 2.4 GHz Wi-Fi

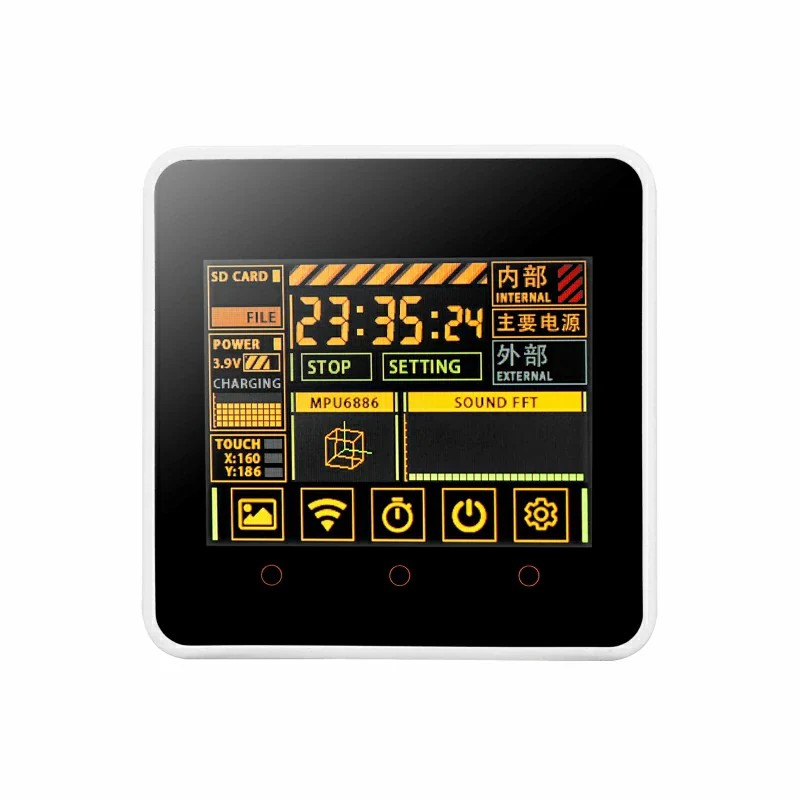

• Display: 2.0 Zoll IPS LCD, 320 × 240 Pixel
• Display-Controller: ILI9342C
• Touchscreen: kapazitiv, FT6336U
• IMU: MPU6886 6-Achsen-Sensor
• RTC: BM8563 mit separater Pufferbatterie
• Power Management: AXP2101
• Strommessung: INA3221
• Mikrofon: SPM1423 PDM-Mikrofon
• Lautsprecher mit NS4168 I2S-Verstärker
• Integrierter Vibrationsmotor

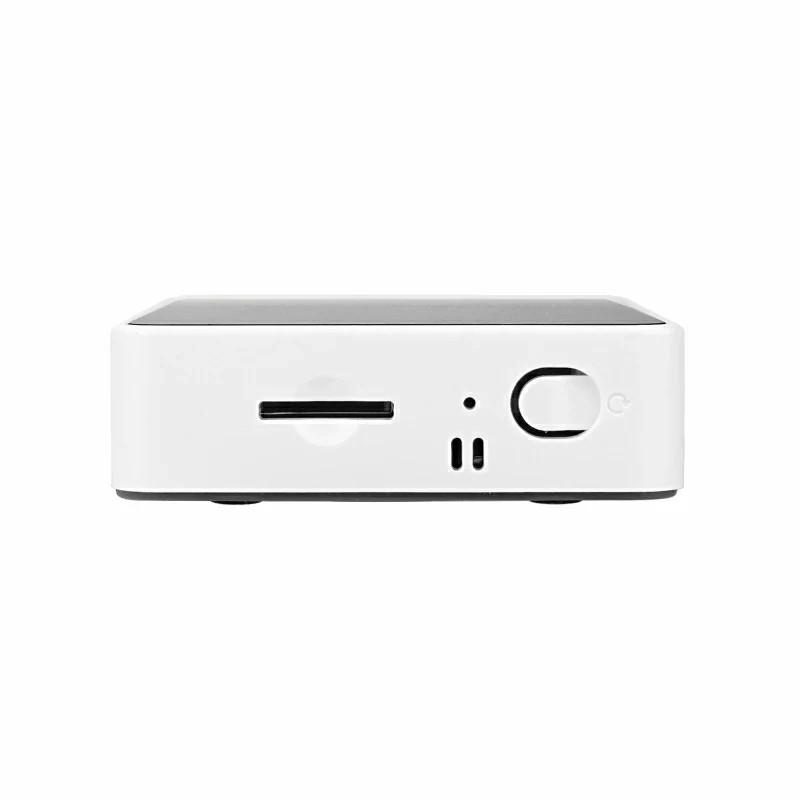

• microSD-Kartensteckplatz
• USB: USB Type-C
• USB-Chip: CH9102F

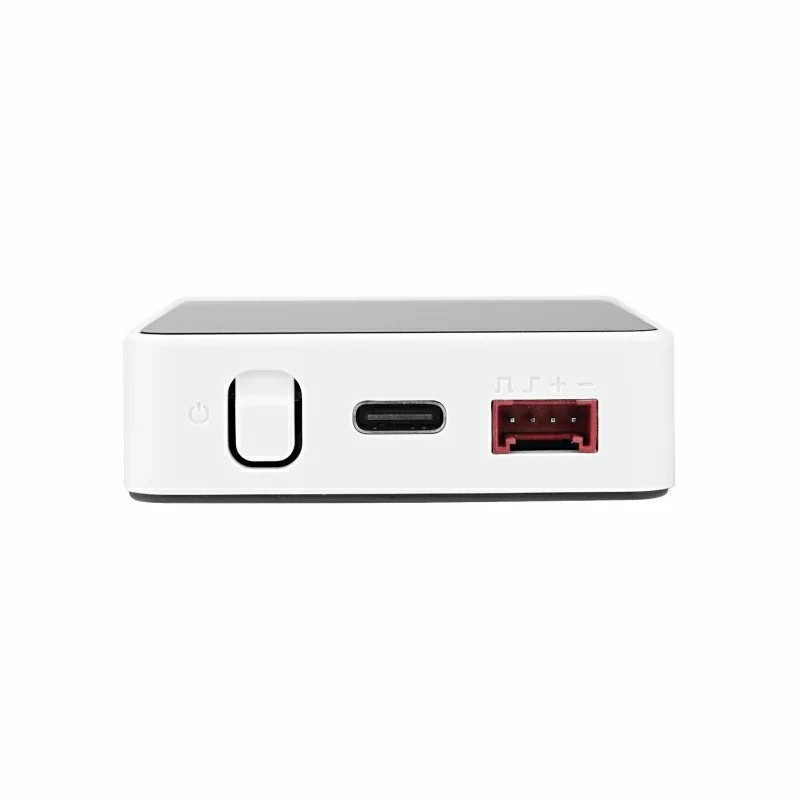

• GROVE-Anschluss für I2C, I/O und UART

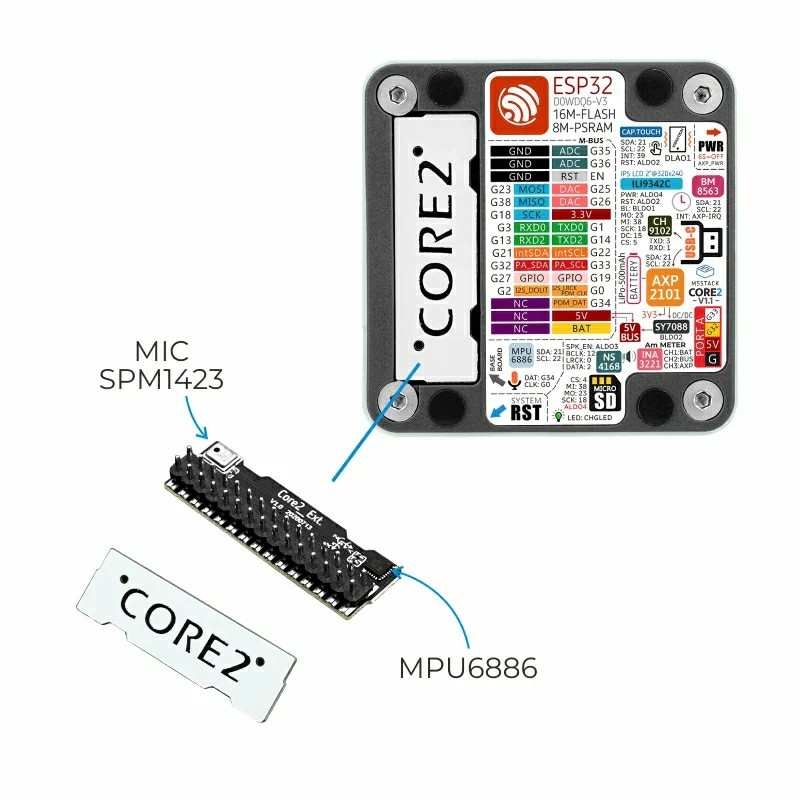

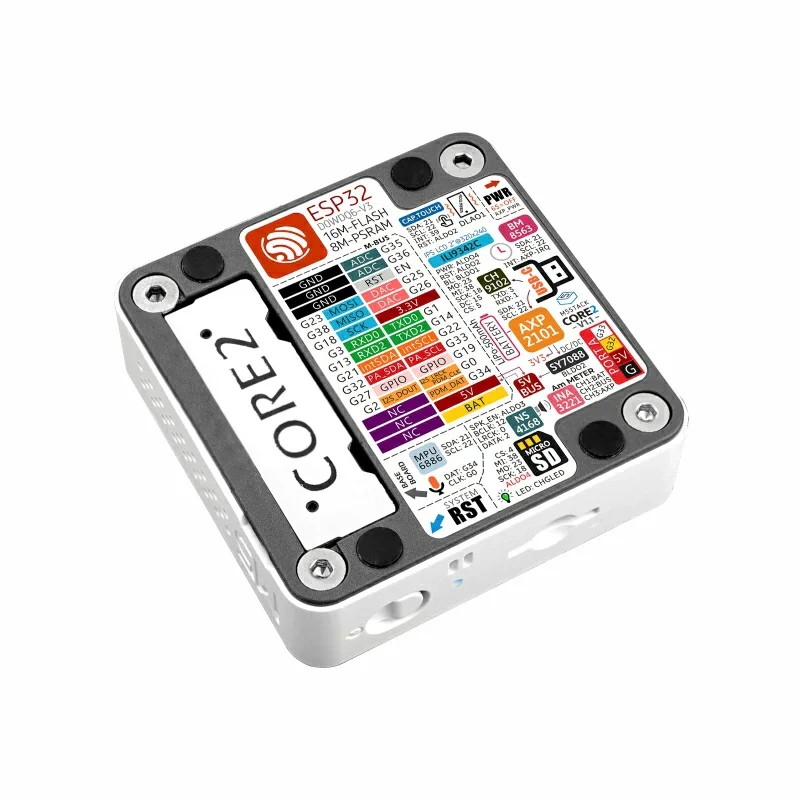

• M5-Bus Erweiterungsschnittstelle

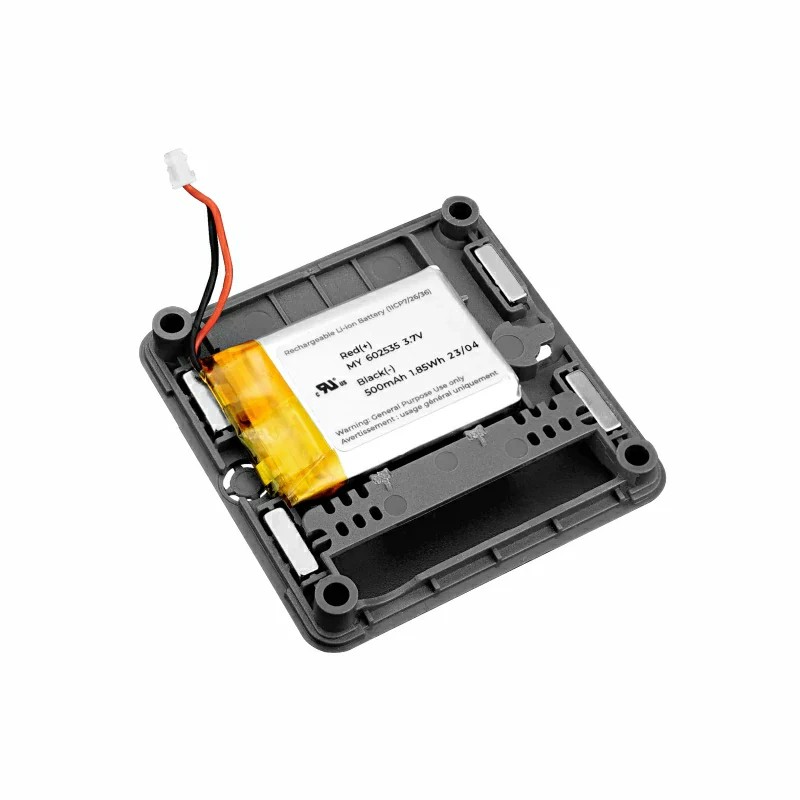

• Akku: integrierter 500 mAh LiPo-Akku, 3.7 V
• Eingangsspannung: 5 V / 500 mA
• Programmierbare virtuelle Touch-Tasten: 3
• Programmierplattformen: UIFlow1, UIFlow2, Arduino IDE, ESP-IDF und PlatformIO
• Betriebstemperatur: 0 bis 60 °C
• Abmessungen: 54.0 × 54.0 × 16.5 mm
• Gewicht: ca. 45.1 g

Lieferumfang

1 × M5Stack Core2 V1.1
1 × USB Type-C Kabel, 20 cm
1 × 2.0 mm Innensechskantschlüssel

Dokumentation und Startguide

M5Stack Core2 V1.1 Dokumentation und Startguide
