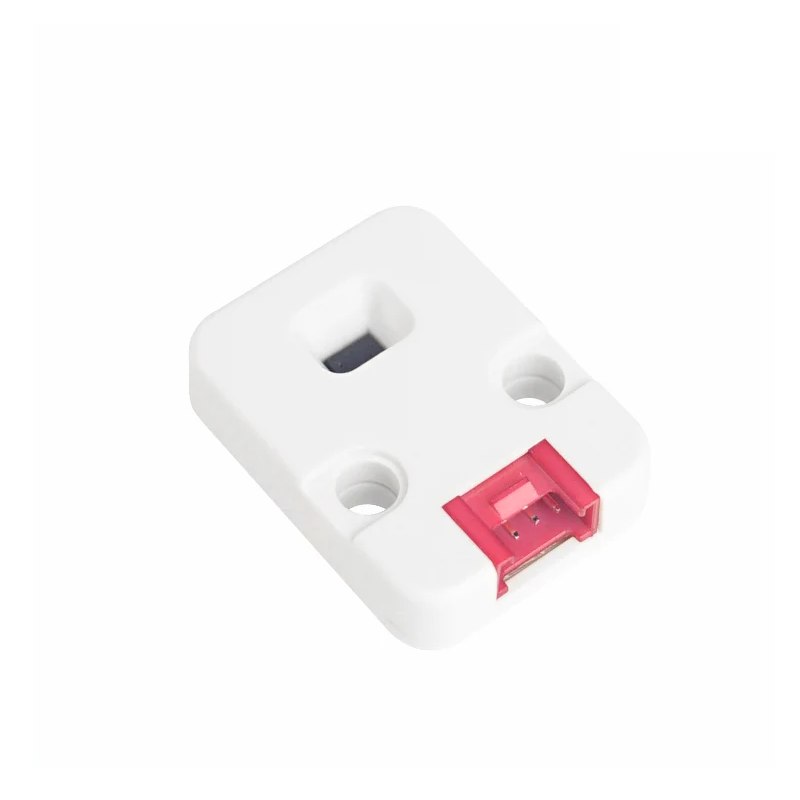

Die M5Stack Time-of-Flight Distance Ranging Sensor Unit ermöglicht berührungslose Abstandsmessungen für deine Elektronikprojekte. Der integrierte VL53L0X von STMicroelectronics nutzt die Time-of-Flight-Technologie: Er bestimmt die Entfernung anhand der Laufzeit ausgesendeter und reflektierter Infrarot-Lichtimpulse.

Die kompakte Sensor-Unit eignet sich beispielsweise zur Hinderniserkennung bei Robotern, für interaktive Installationen oder für Smart-Home-Projekte. Über die I2C-Schnittstelle und das mitgelieferte Grove-Kabel lässt sie sich einfach mit einem passenden M5Stack-Controller verbinden. Zwei LEGO-kompatible Befestigungslöcher erleichtern den Einbau.

Unter normalen Bedingungen sind Messungen bis etwa 120 cm möglich. Die maximale Reichweite von 200 cm erfordert den Long-Range-Modus und eine dunkle Umgebung ohne störende Infrarotstrahlung.

Technische Details

• Sensor: STMicroelectronics VL53L0X
• Messverfahren: Time-of-Flight (ToF)
• Messbereich: 3–200 cm, abhängig von Betriebsmodus und Umgebungsbedingungen
• Typische Messgenauigkeit laut Hersteller: ±3 %
• Auflösung: 1 mm
• Reaktionszeit laut Hersteller: unter 30 ms, abhängig von der Messkonfiguration
• Infrarot-Wellenlänge: 940 nm
• Sichtfeld: 25°
• Schnittstelle: I2C
• I2C-Standardadresse: 0x29

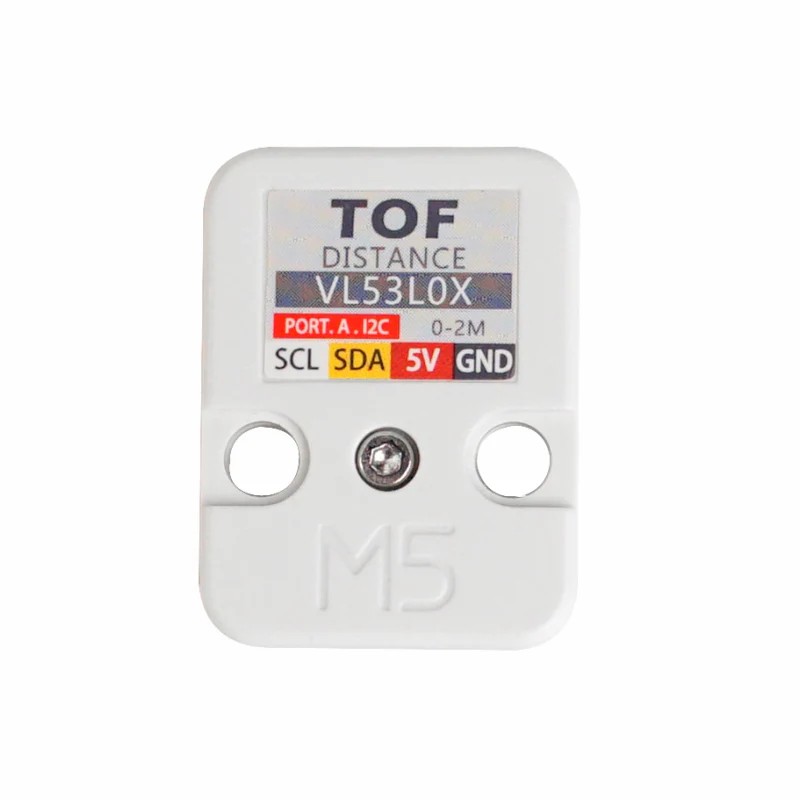

• Anschluss: HY2.0-4P / Grove, passend für M5Stack Port A
• Versorgung über den Grove-Anschluss: 5 V
• Programmierumgebungen: Arduino IDE, UIFlow 1 und UIFlow 2
• 2 LEGO-kompatible Befestigungslöcher

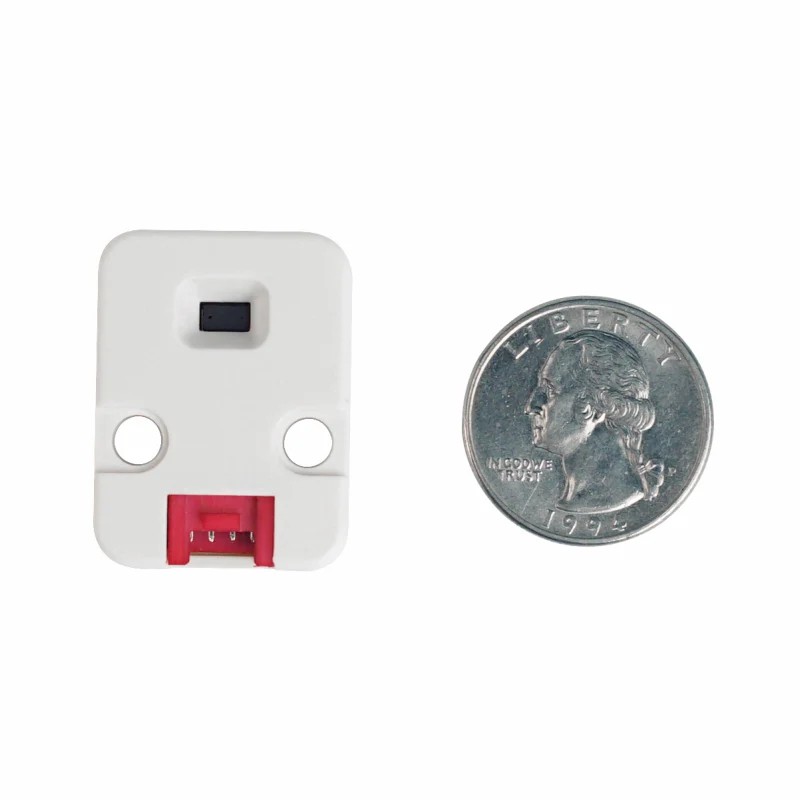

• Abmessungen: 32 × 24 × 8 mm
• Gewicht: 4,1 g

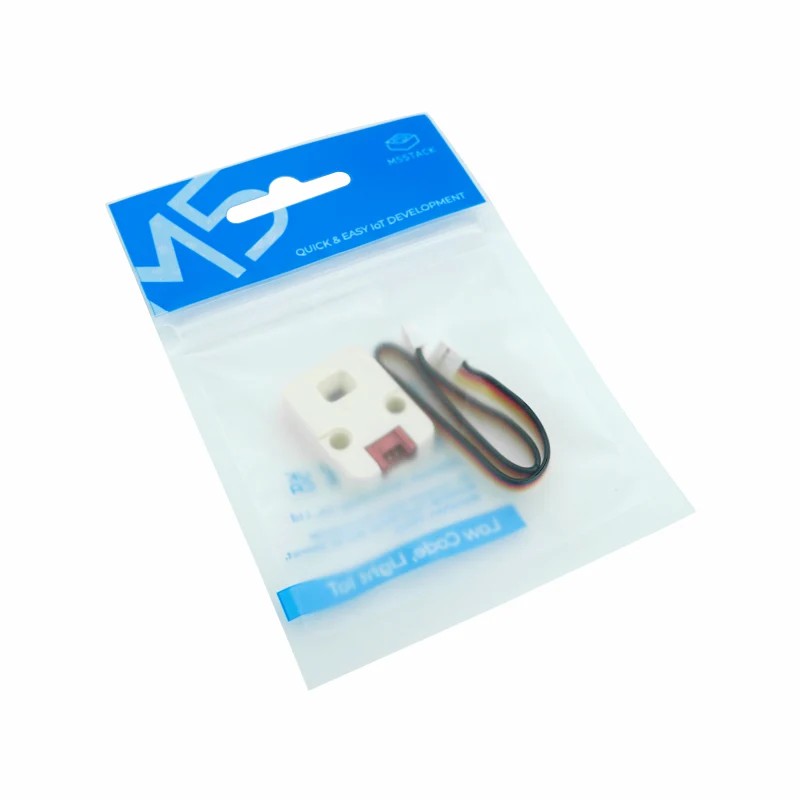

Lieferumfang

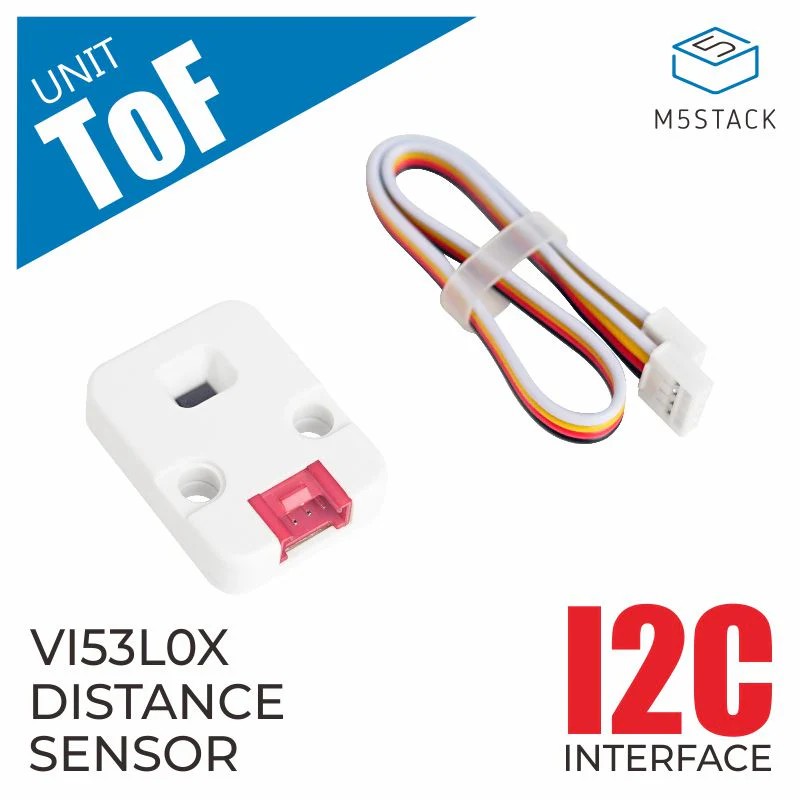

1 × M5Stack Time-of-Flight Distance Ranging Sensor Unit mit VL53L0X
1 × HY2.0-4P Grove-Kabel, 20 cm

Dokumentation und Startguide

M5Stack Dokumentation mit Anschlussbelegung, Schaltplan und Programmierbeispielen
